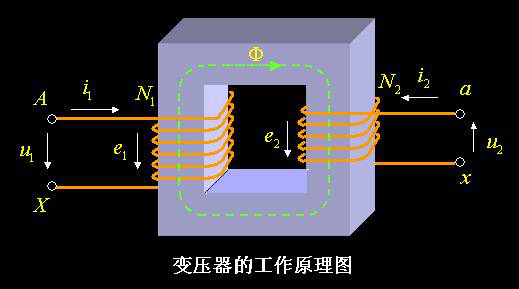

　　BENDER變壓器工作原理

　　BENDER變壓器是變換交流電壓、交變電流和阻抗的器件， 當初級線圈中通有交流電流時，鐵芯(或磁芯)中便產(chǎn)生交流磁通，使次級線圈中感應出電壓(或電流)。

　　BENDER變壓器由鐵芯(或磁芯)和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。

　　BENDER變壓器基本組成

　　BENDER變壓器組成部件包括器身(鐵芯、繞組、絕緣、引線)、變壓器油、

　　(圖2)油箱和冷卻裝置、調(diào)壓裝置、保護裝置(吸濕器、安全氣道、氣體繼電器、儲油柜及測溫裝置等)和出線套管。

　　1、鐵芯

　　鐵芯是BENDER變壓器中主要的磁路部分。通常由含硅量較高，厚度分別為0.35 mm\0.3mm\0.27 mm，由表面涂有絕緣漆的熱軋或冷軋硅鋼片疊裝而成。

　　鐵芯分為鐵芯柱和橫片兩部分，鐵芯柱套有繞組;橫片是閉合磁路之用。

　　鐵芯結構的基本形式有心式和殼式兩種。

　　2、繞組

　　繞組是BENDER變壓器的電路部分，它是用雙絲包絕緣扁線或漆包圓線繞成。
